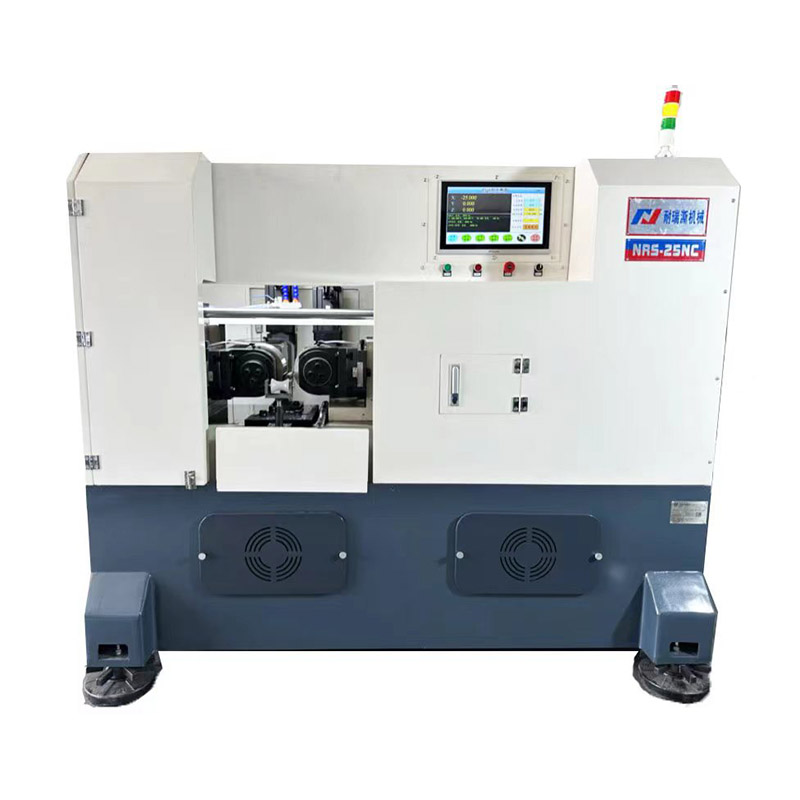

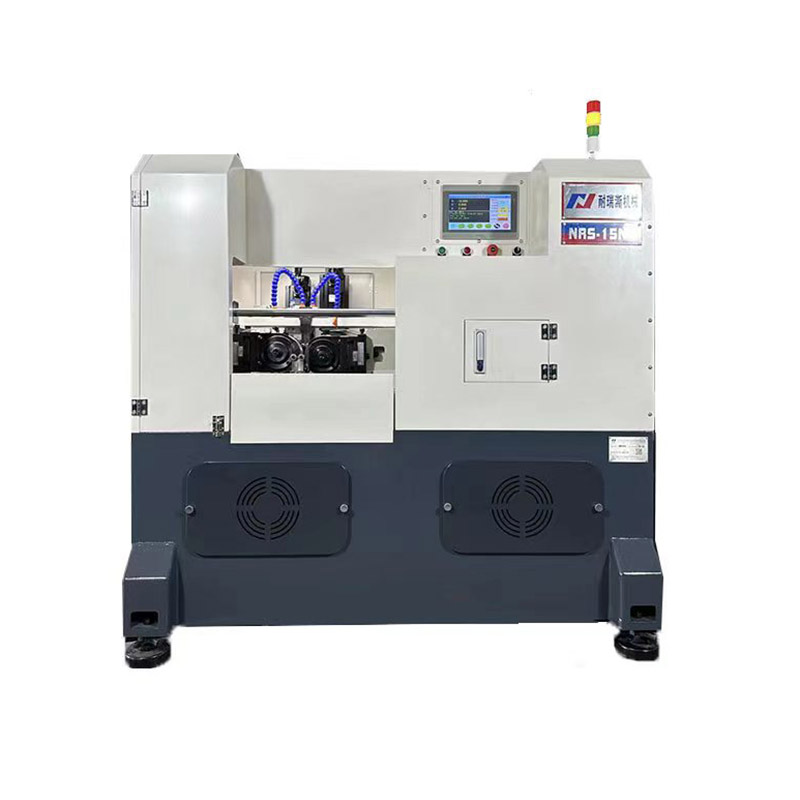

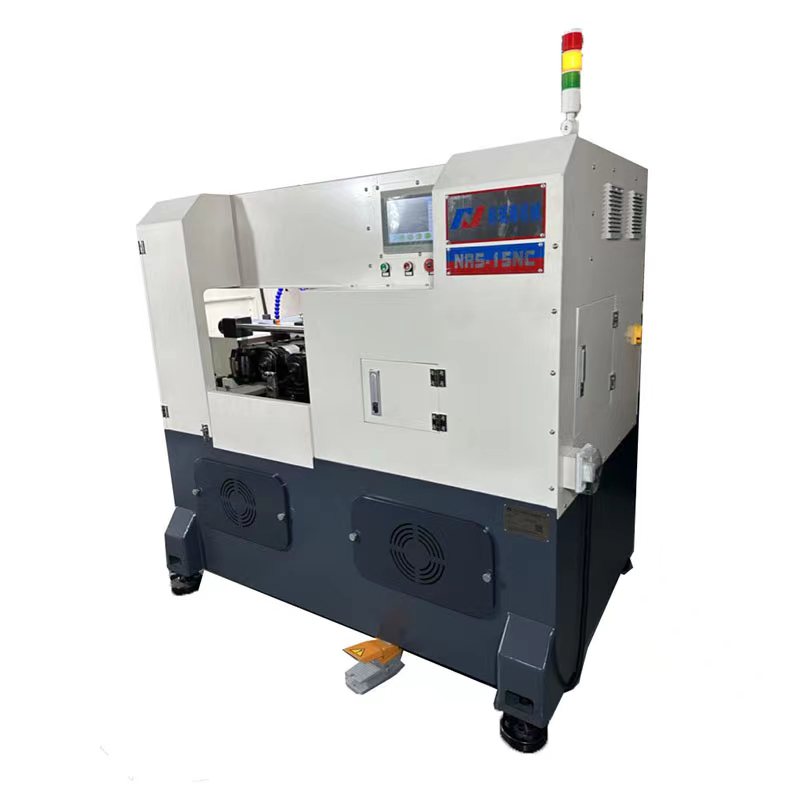

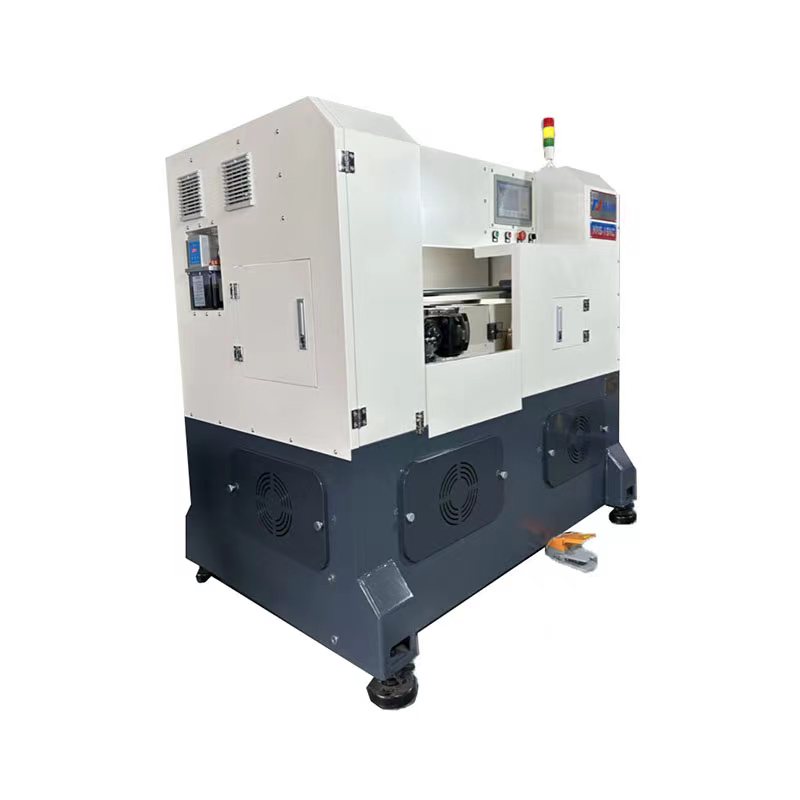

Rolling Machine del filo servo-motoria CNC

Rolling Machine del filo servo-motoria CNC

I 、 Le caratteristiche principali di questo thread CNC Rolling Machine:

   A. Il codice del modello è un'unità motore servo, massimo output 30tons.

  B. I seguenti lavoratori possono essere realizzati in base al tipo di rullo:

   1. [In alimentazione]: filo triangolare da 55 ° e 60 ° utilizzato, il filo CNC può elaborare il pezzo:

       Diametro ≤φ80mm, pitch≤ 8,0 mm, la lunghezza massima è 150mm

  2. [Thru-Feed] frequentemente utilizzato da 55 ° e 60 ° Triangolo Fila pitch ≤8,0 mm, la lunghezza e il diametro sono liberi

C. Caratteristiche strutturali: i due alberi a rulli sono guidati da servi motori e l'albero di alimentazione viene arrotolato da servi motori

     Trasferimento a bordo in mangime.

D. Questa macchina a rotolamento può anche elaborare una varietà di prodotti a forma di dente, come: denti a vite senza fine, denti trapezoidi, palla

   Deve essere determinato a vite, rotolamento, knurling, scanalatura a rotolamento, ecc.

II 、 Specifiche tecniche:

 1. Diametro esterno del filo rotolante: φ3 ~ φ80mm

 2. Titch filo rotolante: 0,6 ~ 8,0 mm

 3. Velocità del mandrino: 10 ~ 60 giri / min (regolazione della velocità di cottura)

 4. Diametro esterno del rullo di filo (max): φ210mm, dimensione della portata 20*8 mm/mm.

 5. Diametro esterno del mandrino: φ75mm (H7)

 6. Larghezza e lunghezza del rullo di filo: il più lungo può essere usato a 150 mm, secondo la domanda del pezzo

 Con, le specifiche comuni generali sono 35, 40, 50, 60, 70, 100mm

  7. Distanza massima tra due mandrini: 280mm

 8. Distanza minima tra due mandrini: 180 mm

 9. Pressione massima di rotolamento: 30tons

 10. Roller Drive Power: 11KW

 11. Feed Propulsion Horsepower: 5.5kW

 12. Altezza da terra a rullo: 1050mm

 13. Area del pavimento: 2100LMM*1600WMM*2100HMM

 14. Peso netto: 3200 kg; Peso lordo: 3000 kg
