In che modo una rullatrice per filetti con servomotore CNC può migliorare la precisione, la produttività e la qualità del filo

Riepilogo dell'articolo: A Rullatrice per filetti con servomotore CNCè progettato per i produttori che necessitano di prestazioni di formazione della filettatura precise, ripetibili ed efficienti.NERESfornisce la serie NRS-25NC/NRS-15NC, dotata di alberi a rulli servoazionati e movimento di avanzamento, fino a 30 tonnellate di pressione di laminazione e una gamma di diametri della filettatura di φ3–φ80 mm. Questo articolo spiega i vantaggi lavorativi, le specifiche tecniche, le applicazioni e i fattori chiave da considerare quando si seleziona una soluzione di rullatura CNC.

Sommario

• Perché la servotecnologia CNC è importante nella rullatura dei filetti?
• Quali sono le caratteristiche principali di una rullatrice per filetti con servomotore CNC?
• Quali sono le principali specifiche tecniche?
• Quali applicazioni può gestire?
• Quali vantaggi possono aspettarsi i produttori?
• Come scegliere la macchina rullatrice giusta?
• Perché la configurazione della macchina è importante per la produzione?
• Domande frequenti
• Conclusione

Perché la servotecnologia CNC è importante nella rullatura dei filetti?

La rullatura della filettatura è un processo di formatura a freddo in cui gli stampi temprati esercitano pressione su un pezzo in lavorazione per creare filettature senza tagliare via il materiale. Per i produttori che producono elementi di fissaggio di precisione, alberi, viti, componenti a vite senza fine e altre parti filettate, il controllo accurato del movimento e dell'avanzamento dei rulli è essenziale.

Una rullatrice per filo con servomotore CNC migliora questo processo utilizzando servomotori per controllare gli alberi dei rulli e il movimento di avanzamento. Secondo le specifiche NERES, i due alberi dei rulli sono servoazionati, mentre anche l'albero di alimentazione utilizza il servocomando. Questa configurazione fornisce un sistema di movimento più coordinato per operazioni di formazione della filettatura impegnative.

Rispetto a una configurazione meccanica di base, il servocontrollo CNC può rendere i parametri di produzione più facili da gestire e ripetere. Ciò è particolarmente utile quando i produttori necessitano di prestazioni dimensionali stabili su lotti di produzione ripetuti.

Per gli acquirenti che cercano una rullatrice per filettature con servomotore CNC, le considerazioni più importanti includono le dimensioni del pezzo, il passo della filettatura, la pressione di laminazione, la velocità del mandrino, la configurazione dello stampo e il metodo di produzione richiesto.

Quali sono le caratteristiche principali di una rullatrice per filetti con servomotore CNC?

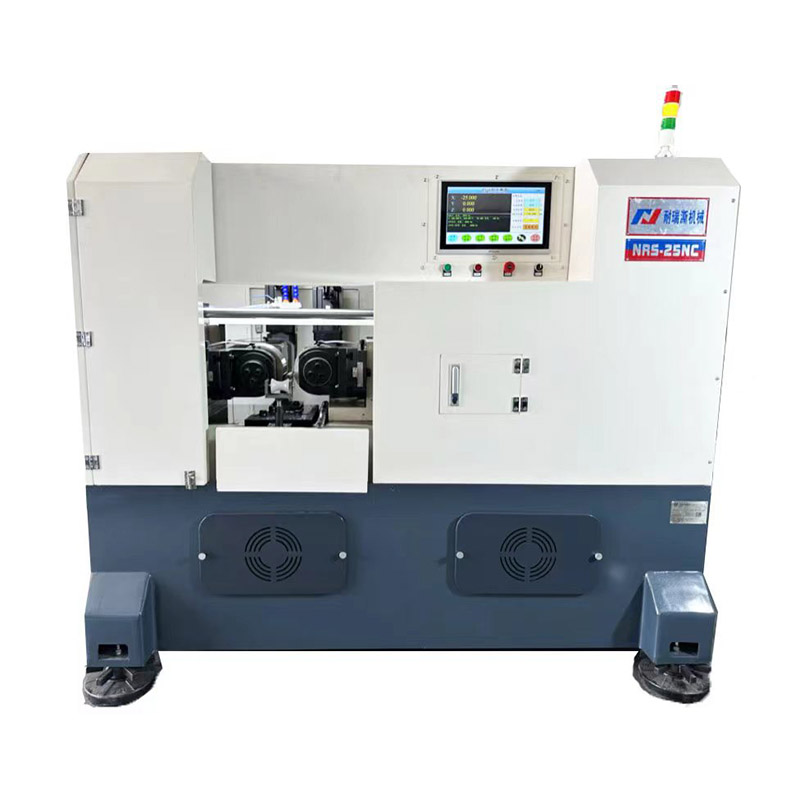

La serie NERES NRS-25NC/NRS-15NC combina la tecnologia del servoazionamento con una struttura rigida di formazione della filettatura. Il suo design è pensato per accogliere sia filettature triangolari comuni che una gamma più ampia di profili di denti specializzati, a seconda delle matrici di laminazione selezionate e del disegno del pezzo.

• Azionamento del servomotore:Gli alberi dei rulli e il movimento di avanzamento sono controllati tramite servomotori.
• Elevata forza di rotolamento:La pressione massima di laminazione raggiunge le 30 tonnellate.
• Ampia gamma di pezzi:I diametri esterni della filettatura di rotolamento vanno da φ3 a φ80 mm.
• Capacità di passo flessibile:I passi della filettatura da 0,6 a 8,0 mm sono supportati entro le specifiche indicate.
• Velocità del mandrino variabile:La velocità del mandrino è regolabile da 10 a 60 giri/min con regolazione continua della velocità.
• Molteplici possibilità di formatura:A seconda del disegno e della configurazione dei rulli, la macchina può lavorare dentature a vite senza fine, dentature trapezoidali, profili relativi a viti a ricircolo di sfere, zigrinature e scanalature di rullatura.

Questa combinazione rende la macchina adatta ai produttori che cercano una piattaforma flessibile piuttosto che un'attrezzatura limitata a una geometria di filettatura standard.

Quali sono le principali specifiche tecniche?

Le specifiche tecniche sono fondamentali per valutare se una macchina è adatta ad una particolare linea di produzione. La tabella seguente riassume le specifiche pubblicate del modello di servomotore CNC NERES.

Per la rullatura in entrata di filettature triangolari da 55° e 60° comunemente utilizzate, le specifiche pubblicate indicano pezzi fino a φ80 mm di diametro, con un passo massimo di 8,0 mm e una lunghezza massima di 150 mm. La rullatura passante è disponibile anche per le filettature triangolari da 55° e 60° comunemente utilizzate con passo fino a 8,0 mm, previa configurazione appropriata.

Quali applicazioni può gestire?

Uno dei principali vantaggi della rullatura servocontrollata è la sua capacità di supportare diversi requisiti di formatura attraverso la selezione appropriata dello stampo e la configurazione della macchina.

Le tipiche possibilità di elaborazione includono:

• Filettature triangolari da 55° e 60°
• Profili dei denti di vite senza fine
• Profili dei denti trapezoidali
• Applicazioni di rotolamento legate alle viti a ricircolo di sfere
• Operazioni di godronatura
• Scanalature rotanti
• Altre forme di denti personalizzate basate su disegni tecnici

L'effettiva capacità di lavorazione deve essere sempre confermata rispetto al disegno del pezzo, al materiale, al profilo della filettatura richiesto, al design della matrice, al diametro, al passo e al metodo di produzione. Ciò è particolarmente importante per i componenti specializzati per i quali le dimensioni della filettatura standard potrebbero non essere applicabili.

Quali vantaggi possono aspettarsi i produttori?

1. Movimento più controllato

Gli alberi a rulli servoazionati forniscono un controllo coordinato del movimento. Ciò può aiutare i produttori a stabilire condizioni di lavorazione ripetibili quando producono lotti di componenti simili.

2. Parametri di produzione flessibili

La gamma di velocità del mandrino da 10 a 60 giri/min con regolazione continua consente di regolare i parametri di produzione in base ai requisiti del pezzo e di formatura.

3. Elevata capacità di formazione

Con una pressione di laminazione massima di 30 tonnellate, la macchina è progettata per applicazioni impegnative di formatura a freddo. La combinazione della forza di laminazione e del movimento servocontrollato costituisce la base per una produzione stabile di componenti filettati di dimensioni adeguate.

4. Molteplici opzioni di elaborazione

I produttori non necessitano necessariamente di attrezzature separate per ogni tipo di operazione di formatura dei denti. Con rulli adeguati e validazione ingegneristica, una piattaforma può supportare vari profili, tra cui filettature, zigrinature e scanalature di rotolamento.

5. Adatto per la produzione industriale

La struttura sostanziale della macchina, l'azionamento dei rulli da 11 kW, il sistema di propulsione dell'alimentazione da 5,5 kW e l'ingombro di circa 2.100 × 1.600 × 2.100 mm la rendono adatta agli ambienti di produzione industriale in cui la stabilità e la ripetibilità delle apparecchiature sono importanti.

Come scegliere la macchina rullatrice giusta?

Scegliere una macchina basandosi solo sulla pressione massima o sulla potenza del motore può portare ad una configurazione non idonea. Un processo di acquisto più affidabile inizia con i requisiti effettivi dei componenti.

1. Definire il diametro del pezzo:Confermare il diametro minimo e massimo del grezzo richiesto per la produzione.
2. Conferma il passo della filettatura:Confrontare il passo richiesto con la gamma supportata dalla macchina.
3. Determinare il metodo di rotolamento:Decidere se è appropriato il rotolamento in entrata o in passaggio.
4. Controllare la geometria della filettatura:Le filettature triangolari standard e i profili specializzati possono richiedere matrici e configurazioni diverse.
5. Valutare il volume di produzione:La produzione di volumi elevati può trarre maggiori vantaggi dal controllo CNC e dall’integrazione dell’alimentazione automatizzata.
6. Rivedere le dimensioni della macchina:Garantire uno spazio sufficiente in officina per la macchina, l'accesso dell'operatore, la movimentazione dei materiali e la manutenzione.
7. Discutere il disegno con il produttore:Per i componenti non standard, la conferma tecnica prima dell'acquisto può ridurre i rischi di configurazione.

NERES si posiziona come produttore e fornitore cinese di macchine rullatrici, filiere, utensili per filettare e relative attrezzature. Il suo portafoglio di prodotti comprende anche rullatrici automatiche CNC e altre soluzioni per la formatura di filetti.

Perché la configurazione della macchina è importante per la produzione?

Le prestazioni di rullatura del filo non dipendono solo dalla macchina stessa. Il rapporto tra macchina, matrici di laminazione, materiale del pezzo, diametro del pezzo grezzo, lubrificazione, geometria della filettatura e parametri di lavorazione determina il risultato finale.

Ad esempio, la stessa macchina potrebbe richiedere diversi design dei rulli quando si passa da una filettatura triangolare convenzionale a un profilo del dente specializzato. Allo stesso modo, la modifica del materiale del pezzo o del passo della filettatura può richiedere la regolazione dei parametri.

Un fornitore professionale dovrebbe quindi valutare il disegno del componente prima di consigliare la configurazione finale. Questo approccio orientato all’ingegneria è particolarmente utile per gli acquirenti che acquistano macchine rullatrici personalizzate da una fabbrica cinese.

NERES afferma che le sue soluzioni di rullatura CNC possono essere personalizzate in base alle esigenze del cliente e fornisce supporto tecnico per la scelta dell'attrezzatura adeguata.

Domande frequenti

Cos'è una rullatrice per filetti con servomotore CNC?

Si tratta di una macchina per la filettatura controllata da CNC che utilizza servomotori per azionare gli alberi dei rulli e alimentare il movimento. La serie NERES NRS-25NC/NRS-15NC è progettata per la rullatura di filetti e altre operazioni di formatura come zigrinatura e scanalature di rullatura, a seconda della configurazione del rullo.

Quale diametro di filettatura può lavorare la macchina NERES?

La specifica pubblicata elenca un intervallo di diametri esterni della filettatura rullante di φ3–φ80 mm, con un intervallo del passo della filettatura rullante di 0,6–8,0 mm.

Qual è la pressione massima di laminazione?

La pressione massima di laminazione dichiarata è di 30 tonnellate. Le effettive condizioni di lavorazione devono essere valutate in base al pezzo, al materiale, alla geometria della filettatura e agli stampi di laminazione.

Questa macchina può elaborare profili di denti speciali?

SÌ. Secondo il produttore, la macchina può lavorare denti a vite senza fine, denti trapezoidali, profili relativi a viti a ricircolo di sfere, zigrinature, scanalature di rotolamento e altre forme di denti quando la configurazione richiesta viene determinata dal disegno del pezzo.

Cosa devo fornire quando richiedo un preventivo?

Per una raccomandazione accurata, gli acquirenti devono fornire il disegno del pezzo, il materiale, il diametro del pezzo grezzo, il diametro della filettatura finita, il passo, la lunghezza della filettatura, il volume di produzione richiesto e il metodo di laminazione preferito. Questi dettagli consentono al fornitore di valutare con maggiore precisione la configurazione della macchina e le filiere di laminazione adatte.

Conclusionee

Una rullatrice per filetti con servomotore CNC può rappresentare un investimento prezioso per i produttori che cercano formatura controllata, lavorazione ripetibile, produzione di filetti flessibile e capacità di rullatura di livello industriale. La serie NERES NRS-25NC/NRS-15NC supporta diametri di filettatura di laminazione φ3–φ80 mm, passi di 0,6–8,0 mm, velocità del mandrino continua di 10–60 giri/min e fino a 30 tonnellate di pressione di laminazione.

Se stai valutando una macchina per filettature standard, profili dei denti specializzati, zigrinatura o altri requisiti di formatura di precisione, l'approccio migliore è quello di abbinare la configurazione della macchina al disegno dei componenti effettivi e agli obiettivi di produzione.Contattacicon le specifiche del pezzo e i requisiti di produzione per discutere una soluzione adatta di rullatrice per filetti con servomotore CNC di NERES.
